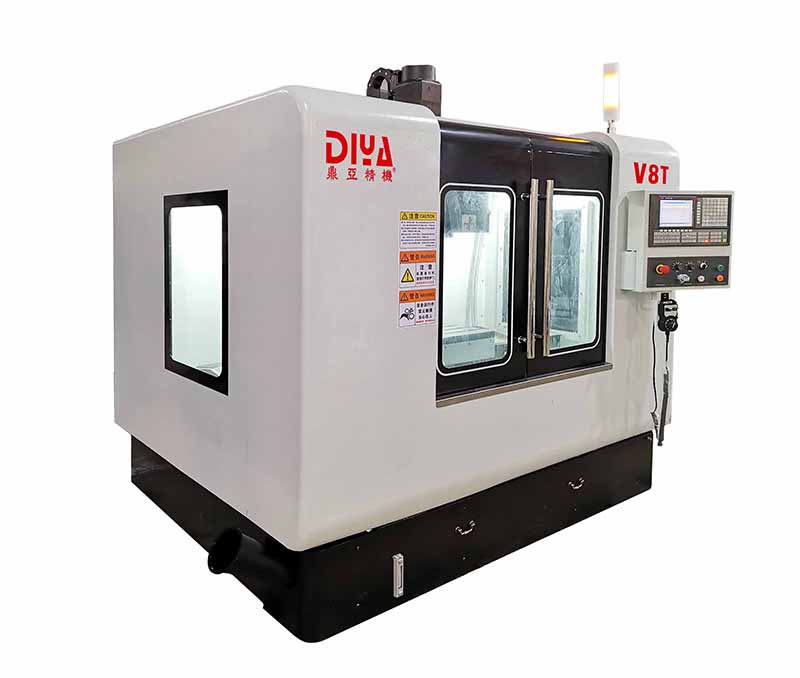

V8T立式加工中心
- X軸行程：800mm； Y軸行程：400mm； Z軸行程：450mm； 工作臺尺寸：850x420mm； 主軸轉速：8000rpm（直連）；
- 咨詢熱線：400-000-7705
-
-
產品詳情
-
聯系我們
V8T立式加工中心設計以整體平衡為全面考慮，整機主結構采用箱體及寬闊式底座。底座、立柱、鞍座、主軸箱、工作臺等主要鑄件材質均使用優化，高質量、高張力之樹脂砂造型鑄件，組織穩定，變形量小，可承受高強度之張力及負荷。經回火處理及振動自然時效處理消除應力，可保持精密的位移及定位。對于整機進行測試及分析振動源、應力分布、溫升反應、結構位移等，以確保各項設計改善至最佳狀況。

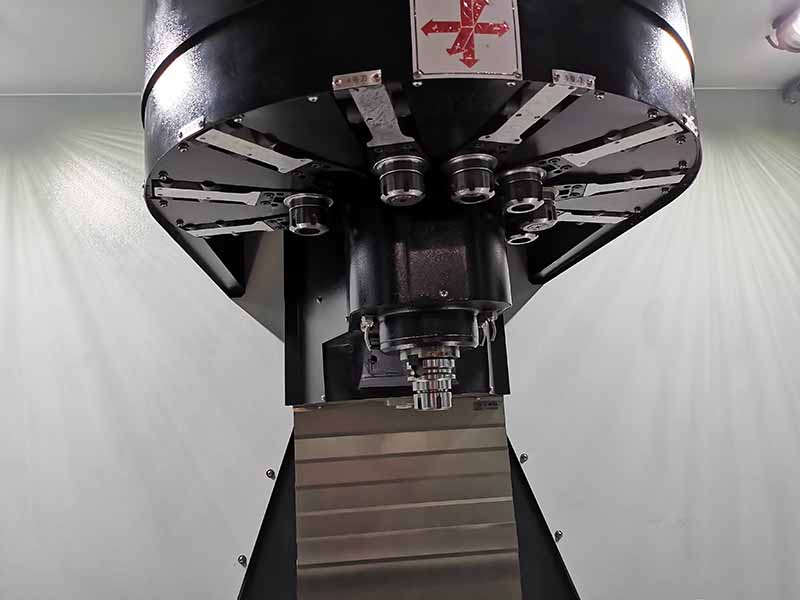

V8T立式加工中心采用專用刀庫（發明專利）是以立柱為中心，重心平衡，換刀快速靈活，每把刀擁有固定的刀號，從不亂刀。
主軸為8000rpm高速高精度主軸，內孔錐度#40.
X、Y、Z三軸導軌選用臺灣名牌線性導軌，動作靈敏且精度更高。三軸滾珠螺桿采用進口高精密雙螺帽滾珠導軌桿直接式傳動且施以適當之預拉設計。
V8T立式加工中心技術參數
V8T立式加工中心采用專用刀庫（發明專利）是以立柱為中心，重心平衡，換刀快速靈活，每把刀擁有固定的刀號，從不亂刀。 主軸為8000rpm高速高精度主軸，內孔錐度#40.
X、Y、Z三軸導軌選用臺灣名牌線性導軌，動作靈敏且精度更高。三軸滾珠螺桿采用進口高精密雙螺帽滾珠導軌桿直接式傳動且施以適當之預拉設計。
V8T立式加工中心技術參數
| 規格（Specification) | V8T |
| 工作行程X/Y/Z | 800mm*400mm*450mm |
| 工作臺尺寸 | 850m*420mm |
| 工作臺T型槽 | 槽寬18mm-間距85mm*4條 |
| 大承受重量 | 200KG |
| 快速移動速度 | X、Y、Z 20米/分 |
| 進給電機扭力 | X、Y 6N.M Z 7.5N.M |
| 進給電機功率 | X、Y 1.6KW Z 2.0KW |
| 定位精度X、Y、Z | ±0.008/300mm |
| 重復定位精度X、Y、Z | ±0.004mm |
| 主軸轉速 | 最高8000轉/分（直聯） |
| 主軸錐孔 | BT40 |
| 主軸直徑 | φ120 |
| 主軸錐孔跳動 | 0.003mm |
| 主電機功率 | 3.7KW |
| 主電機額定功率 | 24N.M |
| 主軸中心到立柱距離 | 435mm |
| 主軸鼻端到工作臺距離 | 87~537mm |
| 變速方式 | 無級變速 |
